ＡＳＡＨＩ NEW COSMOS series 横型軸流羽根車乾式流量計
商品名
WPD-150/150Ｈ
特長
- 上水道・工業用水道・各種プラントの計装
- 温水・温泉の計量にも威力を発揮

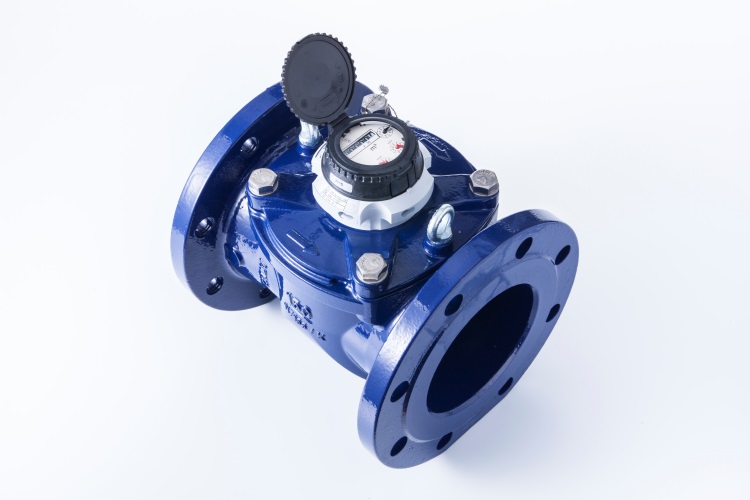

イメージ写真
説明図
仕様
| 器種・口径 |
計量機構 の型式 |
全長 Lmm |
全高 Hmm |
中心高 hmm |
幅 D1mm |
取付部 【n-φd】 |
質量 kg |
最大表示量 ㎥ |
| WPD-150J |
横型軸 流羽根 車乾式 デジタル 表示 |
300 | 312 | 135 | 285 |
285-240 【8-23】 |
35.5 |
9,999,999 |
| WPD-150HJ |
横型軸 流羽根 車乾式 デジタル 表示 |
300 | 312 | 135 | 285 |
285-240 【8-23】 |
35.5 |
9,999,999 |
| WPD-150W |
横型軸 流羽根 車乾式 デジタル 表示 |
300 | 320 | 133 | 290 |
290-247 【6-19】 |
35.5 |
9,999,999 |
コメント
器種・口径欄の英文字は J :JIS10Kフランジ相当品 W:上水フランジ(JWWA)相当品 H：温水対応品です。
相当品規格内寸法と異なりますのでご注意ください。
※この商品は、取引・証明に使用することは、出来ません。
性能特性
| 器種・口径 |
適正使用流量 (㎥/h) |
一時的使用の 許容流量(㎥/h) |
１日当たりの 使用量(㎥) |
月間使用量 (㎥) |
||
| １時間/日以内 | 瞬時的 | 10時間 | 24時間 | |||
| WPD-150J | 4～450 | 540 | 600 | 2,025 | 4,050 | 36,450 |
| WPD-150HJ | 12～150 | 270 | 300 | 1,013 | 2,025 | 18,225 |
| WPD-150W | 4～450 | 540 | 600 | 2,025 | 4,050 | 36,450 |
