ＡＳＡＨＩ NEW COSMOS series 横型軸流羽根車乾式流量計
商品名
WPD-100/100Ｈ
特長
- 上水道・工業用水道・各種プラントの計装
- 温水・温泉の計量にも威力を発揮

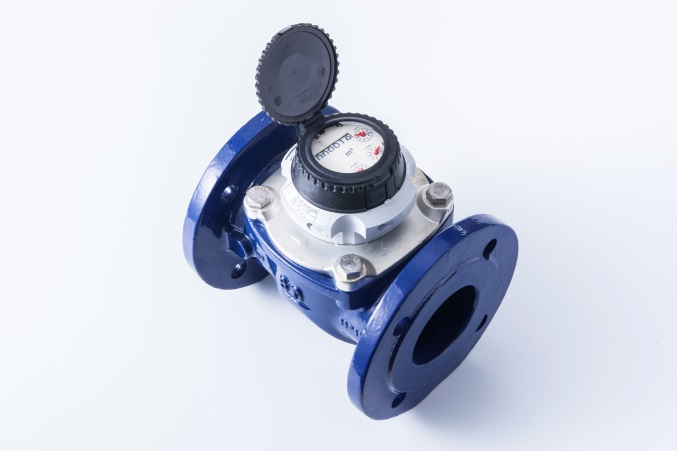

イメージ写真
説明図
仕様
| 器種・口径 |
計量機構 の型式 |
全長 Lmm |
全高 Hmm |
中心高 hmm |
幅 D1mm |
取付部 【n-φd】 |
質量 kg |
最大表示量 ㎥ |
| WPD-100J |
横型軸 流羽根 車乾式 デジタル 表示 |
250 | 255 | 105 | 225 |
225-175 【8-19】 |
18 |
999,999 |
| WPD-100HJ |
横型軸 流羽根 車乾式 デジタル 表示 |
250 | 255 | 105 | 225 |
225-175 【8-19】 |
18 |
999,999 |
| WPD-100W |
横型軸 流羽根 車乾式 デジタル 表示 |
250 | 260 | 110 | 238 |
238-195 【4-19】 |
18 |
999,999 |
コメント
器種・口径欄の英文字は J :JIS10Kフランジ相当品 W:上水フランジ(JWWA)相当品 H：温水対応品です。
相当品規格内寸法と異なりますのでご注意ください。
※この商品は、取引・証明に使用することは、出来ません。
性能特性
| 器種・口径 |
適正使用流量 (㎥/h) |
一時的使用の 許容流量(㎥/h) |
１日当たりの 使用量(㎥) |
月間使用量 (㎥) |
||
| １時間/日以内 | 瞬時的 | 10時間 | 24時間 | |||
| WPD-100J | 1.8～230 | 276 | 300 | 1,035 | 2,070 | 18,630 |
| WPD-100HJ | 4.8～ 70 | 128 | 140 | 483 | 966 | 8,694 |
| WPD-100W | 1.8～230 | 276 | 300 | 1,035 | 2,070 | 18,630 |
